Топливный насос высокого давления (ТНВД)

Топливный насос высокого давления (популярная аббревиатура —ТНВД) является обязательным элементом узла подачи горючей смеси, которая направляет бензин / дизельное топливо напрямую в цилиндр. Узел бывает многоплунжерным, распределительным и магистральным, применяется на дизельных и бензиновых ДВС.

Ниже подробно рассмотрим особенности и устройство детали, поговорим о классификации, назначении, основных неисправностях и прочих моментах. Отдельно приведем описание ТНВД в автомобиле Камаз, симптомы неисправности и рекомендации по ремонту.

Что такое топливный насос высокого давления в дизеле, назначение

Читайте также: Топливная система дизельного двигателя

Являясь неизменным элементом авто, топливный насос предназначен для подачи горючего сразу к форсункам, а иногда сначала к топливной рампе. После этого солярка / бензин распрыскивается и зажигается в полости цилиндра.

Простыми словами, ТНВД необходим для создания оптимального давления, которое должно быть выше той компрессии, которая создается внутри камеры сгорания. В среднем эта величина составляет от 200 до 2000 бар, зависит от типа, конструктивных и иных особенностей.

Классификация и устройство ТНВД

Конструктивно топливный насос высокого давления бывает нескольких видов, имеющих схожий принцип действия и разную конструкцию. Рассмотрим каждый из видов подробнее.

Многоплунжерные

Особенность — наличие индивидуальных плунжеров для каждого цилиндра. Такие виды насосов бывают двух видов:

1. V-типа — установлены под 75-120-градусным углом в 2-рядном исполнении;

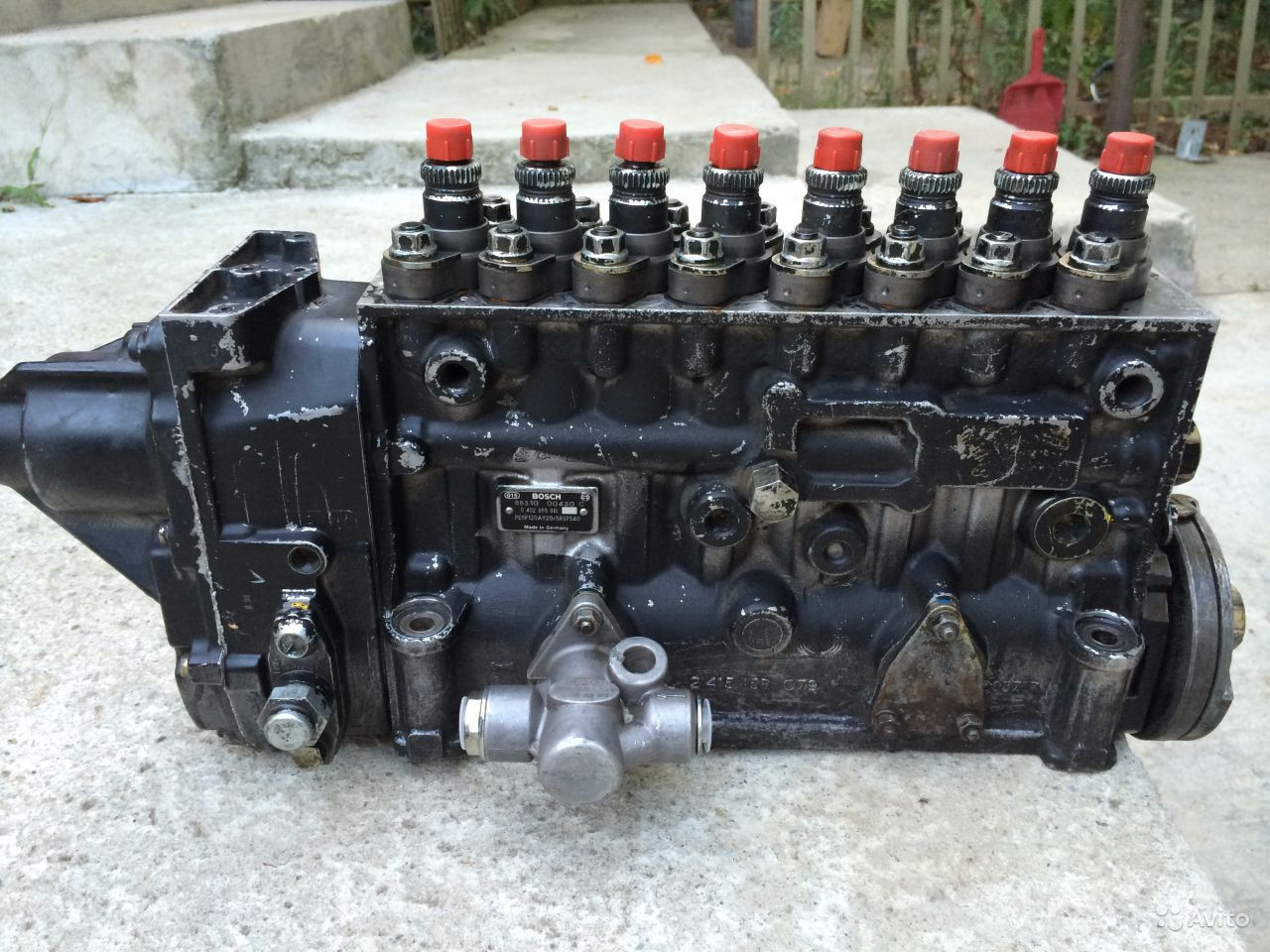

2. Рядные — смонтированы в однорядном исполнении и находятся друг возле друга.

В рядных насосах горючее подается к форсункам двигателя по определенному алгоритму с помощью механического привода и кулачков. Последние управляют плунжерной парой и обеспечивает ее перемещение.

При движении поршня вниз топливо втягивается, а вверх — формируется давление, и после подается горючее. Время открытия рассчитывается с помощью ЭБУ, получающего команды от нескольких датчиков, контролирующих позицию педали акселератора и частоту работы коленвала.

В V-образных ТНВД узел перемещения плунжеров объединен с рейками, которые действуют на втулочный элемент. Благодаря этому, устройство занимает меньше места, имеет большую жесткость, укороченный вал кулачков и повышенное давление подачи топлива.

Распределительные

В таких ТНВД предусмотрен один-два плунжера, обеспечивающие подачу горючего прямо в камеру сгорания. Число цилиндров — 4-12. Распределительный тип насосов высокого давления популярен в легковых машинах, ведь на грузовых автомобилях они подлежат более быстрому износу. Такой вид насосов чаще всего встречается на бензиновых моторах.

Плунжерный привод имеет вид кулачкового механизма роторного, внешне приводного и торцевого типа. Последний вариант наиболее популярный, ведь требует наличия только одной плунжерной пары. Внешне приводные системы почти не используются из-за низкой надежности.

В роторных приводах предусмотрена лишь одна секция подачи топлива и две-четыре плунжерные пары. Здесь нет самостоятельных втулок, ведь они имеют вид отверстий в распределительном вале ТНВД. Что касается особенностей работы, они очень похожи на торцевой вариант.

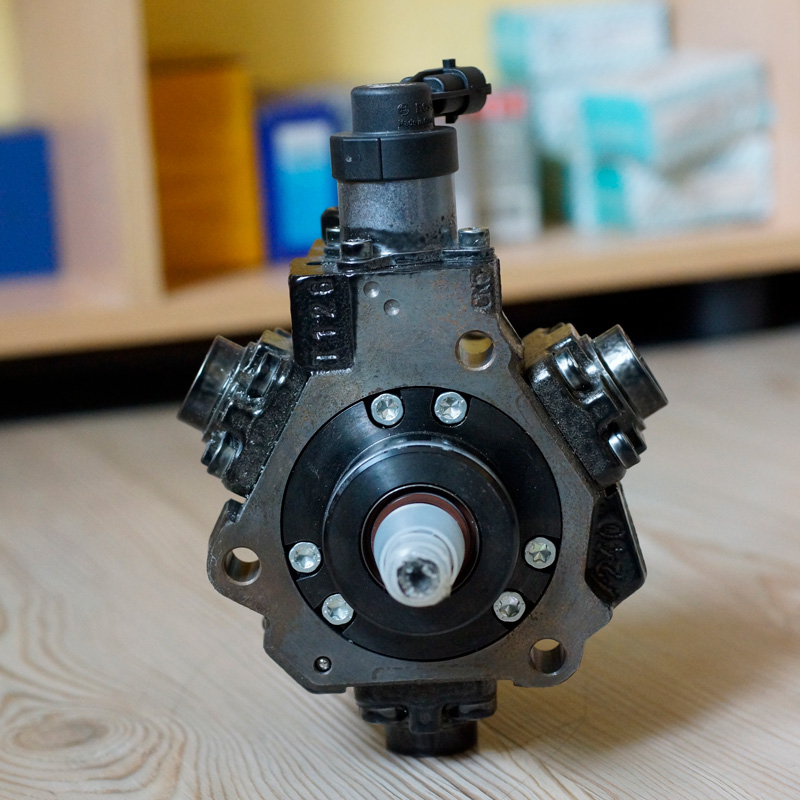

Магистральные ТНВД системы Common Rail

По названию понятно, что такой вид насосов используется в системе CommonRail, подразумевающей сбор горючего в топливной рампе до отправки к форсункам. В системе предусмотрено до трех плунжерных элементов, обеспечивающих высокое давление. Плунжерный механизм перемещается с помощью вращающегося вала и пружины. В определенный момент кулачок воздействует на пружинку, а так на поршень, что приводит к увеличению объем над плунжером.

Указанные выше действия приводят к разрежению камеры, открытию клапана и подаче горючего.

С ростом давления происходит закрытие клапана и перемещение клапана в обратном направлении с параллельным сжатием горючего. Как только достигается нужный уровень, происходит открытие специального клапана и подача горючего.

Дозировка топлива в ТНВД

При изучении ТНВД двигателя необходимо учитывать особенности узла с позиции подачи горючей смеси. По принципу дозированияони бывают:

• с отсечкой на завершающей стадии;
• обеспечивающие дросселирование на подаче;
• смешанные.

На дизельных моторах, как правило, применяется первый тип дозирования с отсечкой и использованием перепускного клапана. Последний работает после повышения давления выше определенного уровня с отправкой определенной части горючего в основной бак.

В ТНВД распределительного типа применяется второй вариант с дросселированием. Здесь некоторый объем смеси из основного контура направляется во всасывающую емкость. Количество горючего контролируется муфтой или ЭМ-клапаном, перемещающим фиксированное кольцо, находящееся в определенном положении.
Регулировка подачи горючего бывает:

1. механической / электронной;
2. пружинной (с закрытием дозатора).

В новых авто для снижения расхода топлива используется ЭБУ, контролирующий настройки насоса и выдающий ошибки в случае сбоев в работе.

В его функции входит расчет дозировки для каждого клапана. После ремонта ТНВД данные аннулируются, что может потребовать новую настройку. Регулировка должна выполняться с помощью специальных стендов и с привлечением специалистов.

Уровень давления и коэффициент сжатия

Эффективность работы топливного насоса зависит от правильной дозировки, корректности расчета времени при подаче горючего в камеру сгорания и создания нужного давления. Здесь выделяются следующие параметры для разных ТНВД:

• Рядные — 55-135 МПа, в редких случаях от 15 МПа.
• Магистральные — до 135-200 МПа. Давление увеличивалось с развитием технологии и появлением новых поколений. Например, системы 1-го поколения работали с давлением 17-135 МПа, а последнего (4-го) — 23-200 МПа.
• На бензиновых моторах — 3-11 МПа.

Важным моментом в работе дизельного мотора является и степень сжатия.

При расчете коэффициента учитывается отношение между объемом цилиндра (максимальным параметром) и размером камеры при нахождении поршня в самом вверху. В среднем степень сжатия находится между 18:1 и 22:1. Эти показатели учитываются в комплексе с давлением ТНВД и другими параметрами силового агрегата.

ТНВД в Камазе

Грузовой автомобиль Камаз занимает лидирующие позиции на российском рынке и сильно отстает от конкурентов в других странах мира. В основном в линейку машин входят грузовики с дизельным и турбированным мотором. Функционально назначение ТНВД в Камазе не отличается от других грузовых машин. В его задачи входит подача топлива к форсункам, создание нужного давления и дозировка, определение времени подачи и очистка горючей смеси.

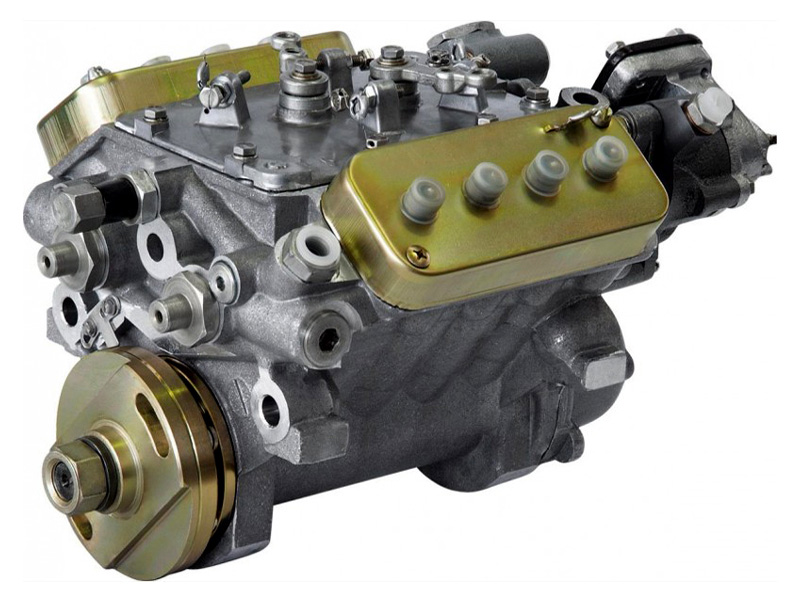

В зависимости от модификации ТНВД Камаза могут отличаться. Почти во всех автомобилях этого производителя используются 2-рядные насосы V-образного типа. Конструктивно они имеют 8-секционное исполнение по четыре в каждом ряду. Такие устройства работают на механическом принципе и в комплексе с коленвалом.

Конструктивно топливный насос Камаза состоит из следующих компонентов:

• Корпус, закрывающий и защищающий остальные узлы.
• Базовый элемент (плунжерная пара), установленная в своих секциях.
• Пружины — помогают двигать поршень в цилиндре и передавать энергию кулачка к плунжерным толкателям.
• Штуцеры: предназначены для слива / подачи горючего.
• Толкатели плунжерного механизма.
• ЭМ-клапан для закрытия процесса подачи.
• Датчики, устройства управления / контроля топливного насоса.

Эффективность работы этого элемента Камаза гарантирована работой электроники, обеспечивающей своевременность подачи и оптимальное давление ТНВД. Параллельно снижается потреблением топлива, обеспечивается его 100-процентное сжигание и, соответственно, высокий КПД.

Топливный насос Камаза работает по следующему принципу:

• Передача энергии от коленвала к кулачку.
• Вращение кулачкового вала и запуск толкателей.
• Смещение плунжера с помощью пружин и своего движения.
• Закрытие поршнем клапана впуска и создание давления.
• Работа форсуночного клапана и подача горючего.
• Зажигание топлива.
• Удаление лишнего горючего и возврат плунжера в первоначальную позицию.
• Открытие клапана впуска и старт нового цикла.

Как видно, принцип работы ТНВД Камаза классический, что упрощает обслуживание и позволяет с легкостью ремонтировать узел в случае выявления поломки.

Использование насосов высокого давления в бензиновых двигателях

Важно

У многих автовладельцев сложился стереотип, что ТНВД используется только на дизельных моторах. Это не так, ведь высокое давление может потребоваться и на бензиновых ДВС с прямым впрыском.

К примеру, топливный насос ставится на двигателях с GDI-системами, когда горючее подается непосредственно в цилиндры. Такие моторы требуют заправки качественным бензином с высоким октановым числом.

Применение горючего с присадками не рекомендуется, ведь это может привести к ошибкам в работе ТНВД и снижению его эффективности. Конструктивно механизм на GDI-двигателях состоит из следующих элементов:

• клапан, регулирующий низкое давление;
• устройство-регулятор вращения;
• штуцер и дроссель для вывода горючего;
• распредголовка;
• насос низкого давления;
• внутренняя полость;
• ЭМ-клапан остановки горючего;
• автомат опережения впрыска бензина.

Ошибка многих владельцев бензиновых авто с ТНВД — экономия на топливе, из-за чего дорогостоящий механизм быстро выходит из строя.

На первом этапе формируются потертости плунжеров, а внутри можно заметить красноватый оттенок, имеющий схожесть с коррозией. Первыми признаками сбоев в работе может стать снижение мощности и трудности с пуском. В таких случаях необходимо ехать на СТО для ремонта. Подробнее на этих вопросах остановимся ниже.

Основные неисправности, их причины, ремонт ТНВД

Топливный насос — сложный узел, который в процессе эксплуатации может выходить из строя. Как уже отмечалось, причиной проблем может быть плохое топливо, а первыми под «удар» попадают плунжеры. При этом симптомы поломки очень похожи на признаки, характерные для двигателя.
Неисправность ТНВД проявляет себя следующими признаками:

• увеличение расхода;
• течь горючего;
• перегрев двигателя;
• нестабильность работы ДВС на небольших оборотах;
• падение мощности;
• появление дыма в выхлопной системе;
• подозрительные шумы и т. д.

К основным причинам неисправности стоит отнести:

• Небольшой зазор в плунжерных парах.
• Плохая солярка.
• Попадание воды в дизельное топливо, что приводит к снижению ресурса узла и необходимости замены ТНВД.
• Загрязнение топливного фильтра и, соответственно, попадание грязи в топливный насос.
• Износ подшипников из-за дефекта или естественного старения.
• Брак устройства: трещины, нарушение целостности подшипников, заедание втулки плунжера.
• Проблемы с герметичностью и уплотнением ТНВД.
• Коррозия плунжеров из-за высокого содержания воды в топливе.
• Ошибки в работе клапана ТНВД.
• Повреждение пружины, обеспечивающей возврат плунжера.

При появлении подозрений на неисправность необходимо проверить наличие влаги в плунжерных парах, измерить в них давление и проверить датчики, подающие команды к ЭБУ. Кроме того, важно осмотреть систему на факт утечек горючего и замерзание насоса. Наиболее эффективной является проверка в условиях СТО, где для выполнения работы применяется специальный стенд.

В случае замены нужно купить ТНВД и следовать инструкции производителя. Для продления срока службы механизма рекомендуется:

• ежегодная промывка топливной системы;
• своевременная замена фильтра, очищающего горючее;
• применение зимнего дизеля в холодное время года;
• покупка качественной солярки;
• поддержание высокого уровня топлива в баке;
• прогрев двигателя зимой перед поездкой;
• использование специальных присадок при низком качестве дизельного горючего.

Указанные выше меры позволяют продлить срок службы ТНВД и обеспечить его нормальную работу.

Итог

Важность топливного насоса, обеспечивающего подачу солярки или бензина под нужным давлением, трудно переоценить. Неисправности этого узла сразу влияют на динамические характеристики, потребление топлива и безопасность эксплуатации. Вот почему автовладелец должен знать особенности этого узла, принцип работы и вовремя распознавать поломки.
