Система смазки двигателя

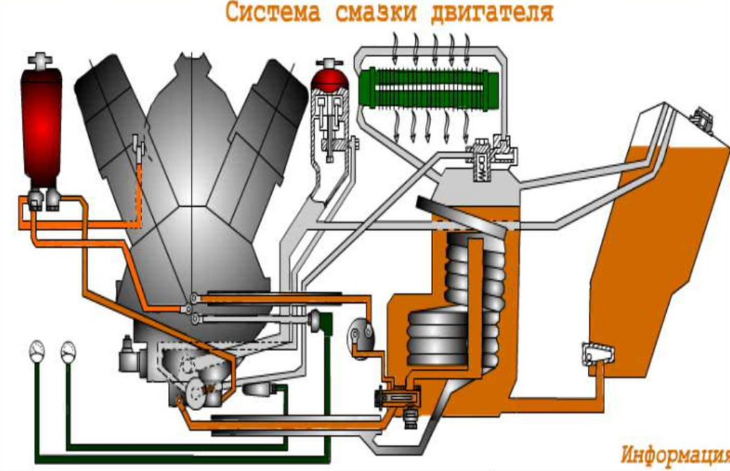

Система смазки двигателя— группа узлов, обеспечивающих циркуляцию масла внутри силового агрегата для отвода тепла, защиты от коррозии, удаления грязи и решения иных задач.

Рабочая жидкость подается в обычном режиме, посредством разбрызгивания или под давлением. Ниже рассмотрим назначение, устройство и виды системы. Отдельно поговорим о видах масляных фильтров и основных неисправностях. Выделим отличия систем в ДВС на бензине и дизеле.

Назначение и устройство системы смазки двигателя

При изготовлении мотора разработчики учитывают особенности эксплуатации и защищают его элементыот негативных факторов. Основное назначение системы смазки двигателя:

• снижение трения между узлами силового агрегата;
• отвод тепла для охлаждения элементовдвигателя;
• защита элементов ДВС от появления ржавчины на поверхности;
• удаление из каналов элементов износа отработавшего масла;
• вывод частиц нагара, что характерно для автомобилей с прямым впрыском топлива.

Конструктивно в состав системы смазки входят следующие узлы:

• Масляный насос. Используется для подачи масла в систему и создания требуемого рабочего давления. Работает от коленвала, распредвала или дополнительного вала. Наиболее распространенными являются узлы шестеренчатого типа.
• Горловина. Через отверстие происходит дополнение или обновление маслом системы.
• Поддон картера. Находится в нижней части мотора и наполнен смазывающей жидкостью. Используется для ее хранения. Именно здесь контролируется уровень смазки.
• Фильтр. Применяется для очистки смазки от разного «мусора», который накапливается в процессе длительной эксплуатации. Бывает разборным и неразборным.
• Маслозаборник. Включает группа устройств, а именно патрубок между поддоном и насосом, а также фильтрующий элемент грубой очистки.
• Радиатор. Элемент системы смазки, предназначенный для уменьшения температуры масла, циркулирующего в системе.
• Форсунки. Подают рабочую жидкость на внутренние элементы двигателя путем разбрызгивания. Обеспечивают лучшее смазывание поршней, цилиндров и других элементов.
• Каналы и магистрали. Пропускают через себя рабочую жидкость и обеспечивают выполнение заявленных функций.
• Датчики. Представляют собой группу элементов, контролирующих уровень, температурные параметры и давление рабочей жидкости.
• Клапаны. Автоматизируют контроль давления смазки и управление ее подачей. Устанавливаются возле главных элементов системы.

Несмотря на большое количество элементов, устройство системы смазки двигателя простое, а сама система отличается повышенной надежностью.

Принцип работы и виды систем смазки

Важно

Смазочные системы машины могут иметь «сухой» или «мокрый» картер. Последний востребован в большей мере, благодаря простой реализации и эффективности.

«Сухой» вариант предусматривают наличие отдельной емкости, которая используется для хранения смазки. После поступления в мотор рабочая жидкость стекает, а далее перекачивается с помощью насоса. В картере при таком подходе масла нет.

Конструкция с «сухим» картером более сложная и дорогая в производстве, но позволяет уменьшить размер ДВС и его высоту. Это повышает надежность смазывания при движении транспортного средства под углом. По этой причине «сухие»системы, как правило, применяются на спецтехнике и машинах с улучшенными вездеходными качествами.

 Подача масла осуществляется одним из 3-х путей:

1. Под давлением. Смазывающая жидкость циркулирует по системе, благодаря действию насоса.
2. Разбрызгивание / самотек. Масло проходит по каналам с помощью вращающихся элементов силового агрегата. Смазкапревращается в мелкие капли, что обеспечивает заполнение пространства между элементами силового агрегата.
3. Комбинированный цикл. При таком подходе используется двойной принцип. Для жизненно важных элементов масло направляется под давлением, а для иных узлов — путем разбрызгивания.

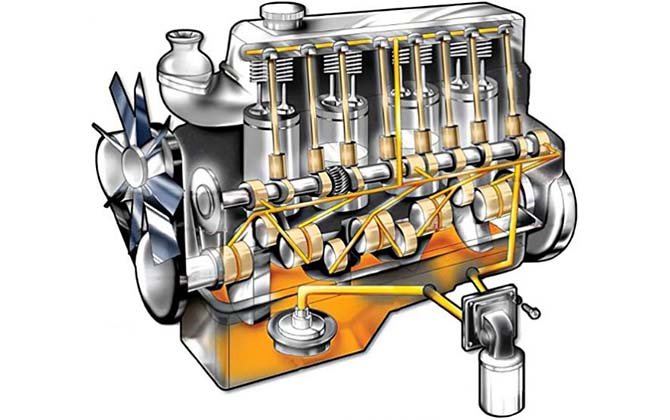

Комбинированная система смазки

Для понимания рассмотрим работу системы смазки двигателя для «мокрого» и комбинированного варианта. Алгоритм действий такой:

• Запуск двигателя и начало работы масляного насоса.
• Втягивание смазки воздухозаборником и прохождение через грубый фильтр для очистки.
• Проход через тонкий фильтрующий элемент.
• Распределение рабочей жидкости на опоры и подшипники распределительного / коленчатого валов, цилиндры и другие элементы. Подача осуществляется через форсунки или специальные отверстия.
• Подача остатков смазки на главные узлы, стекание масла через зазоры на КШМ и ГРМ.
• Разбрызгивание рабочей жидкости и ее распределение по иным частам мотора.
• Стекание смазки в поддон. Параллельно с элементом силового агрегата убирается весь мусор и иные загрязнения.

В течение всей работы давление в системе смазки двигателя поддерживается на уровне 0.2-1.6 МПа. После завершения цикла масло снова затягивается с помощью насоса и попадает на элементы силового агрегата.

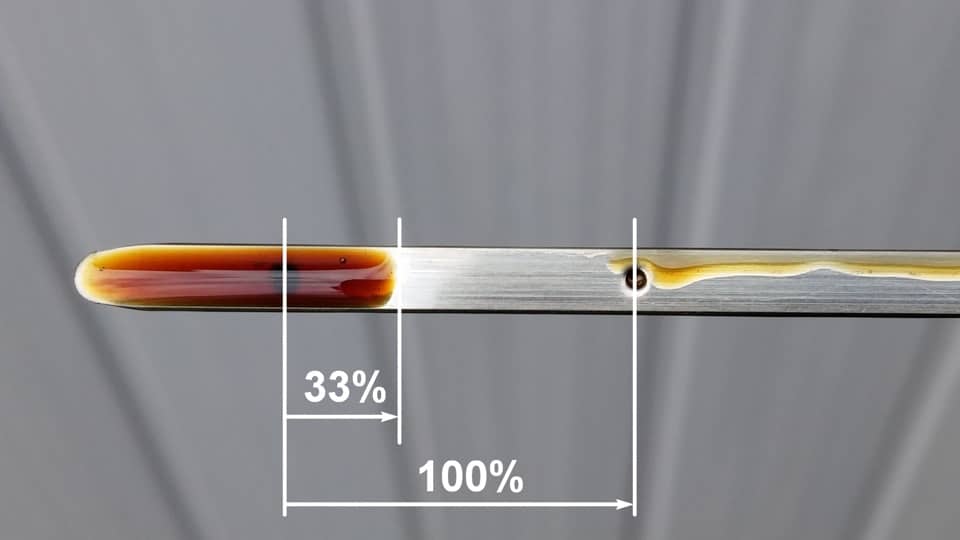

Уровень масла в системе

Для защиты ДВС от неисправностей важно периодически проверять уровень рабочей жидкости в системе. В устройствах с «мокрым» картером контроль осуществляется с применением щупа, на котором указан минимальный и максимальный параметр. Проверка выполняется в следующей последовательности:

1. Остановка мотора.
2. Выжидание 5-10 минут пока смазка не стечет в поддон.
3. Изъятие щупа из поддона и его очистка с помощью чистой тряпки.
4. Погружение изделия обратно и повторная проверка уровня.

Если смазка вышла за верхний уровень, требуется удаление лишнего. В случае, когда она опустилась ниже минимального значения, не обойтись без доливки смазочного масла.

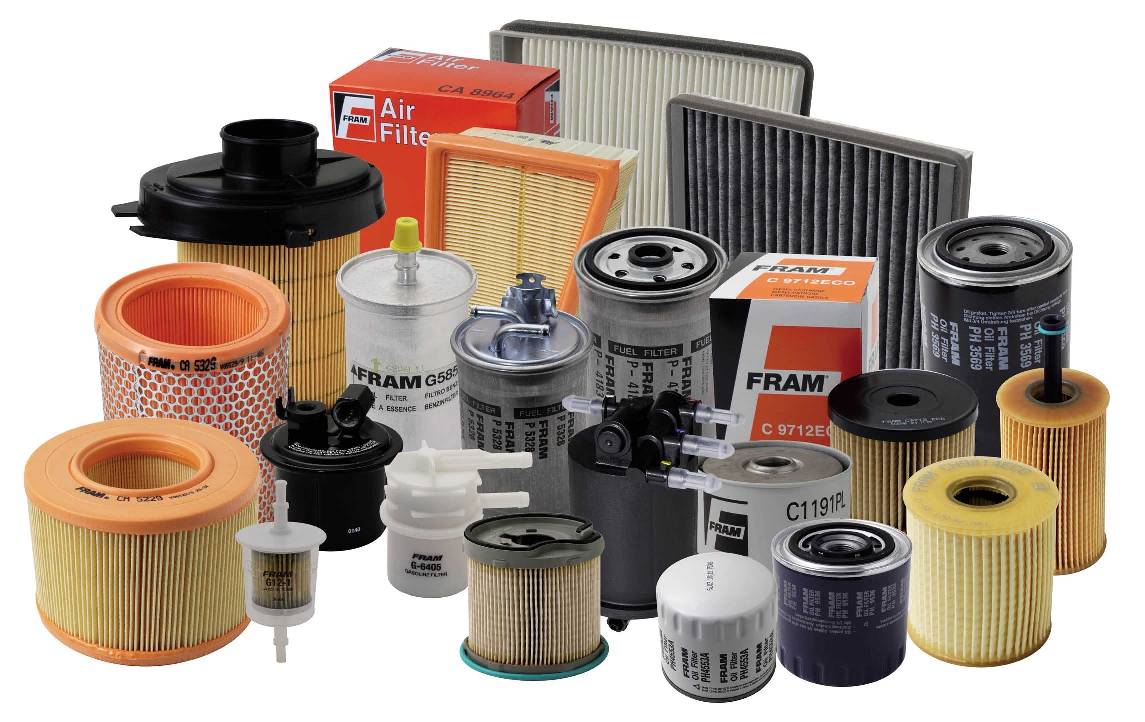

Разновидности масляных фильтров

Одним из главных элементов системы является фильтр, обеспечивающий удаление «мусора» из рабочей жидкости и защиты мотора. Дополнительно он выполняет следующие задачи:

• изменение вязкости, обусловленное повышением уровня загрязнения частиц и элементов;
• защита двигателя от повреждений, вызванных появлением ржавчины, нагара и т. д;
• сохранение параметров смазывающей жидкости в течение всего интервала обслуживания;
• уменьшение активности износа элементов мотора за счет удаления из масла металлических элементов.

Несвоевременная замена масляного фильтра или применение некачественной детали может привести к разным поломкам. Сами устройства бывают четырех видов по принципу действия:

• гравитационные;
• адсорбционные;
• центробежные;
• магнитные.

Также масляные фильтры в системе смазки делятся по типу:

• отстойники — для удаления небольших элементов: пыли, песка, стружки и т. д;
• точной очистки — останавливают частицы размером от 25 до 45 мкм;
• грубой очистки — используются для удаления элементов величиной от 60 до 90 мкм.

По объему смазывающей жидкости изделия бывают следующих видов:

• полноточные — очищают весь объем смазки и гарантируют максимальную очистку;
• неполноточные — ставятся так, чтобы через них проходила только часть масла.

Фильтры также отличаются полнотой и тонкостью отсева, что необходимо учитывать при выборе. Рекомендации по типу указаны в мануале автомобиля, и именно информации завода-изготовителянеобходимо следовать.

Отличия систем смазки бензинового и дизельного двигателя

Конструктивно система смазки дизельного двигателя идентична бензиновой версии. Разница только в том, что мотор на дизеле работает в условиях больших температур. На этом фоне отличается и тип применяемого моторного масла, которое имеет другой набор добавок. Последние имеют лучшую моющую способность и более высокую стойкость к окислительным процессам.

Эксплуатации и обслуживание системы смазки

Лучший способ защититься от неисправности системы смазки двигателя— своевременно менять смазку и фильтрующий элемент. Периодичность такой работы в зависимости от типа мотора — раз 5-15 тысяч километров или каждый год. Срок замены зависит от типа смазки. К примеру, минеральные масла служат не больше 5 000 км, а «синтетика» — до 15 тыс. км.

При обновлении деталей важно учесть, сколько смазки потребуется для замены, а после контролировать его уровень. Дефицит рабочей жидкости ускоряет износ, а его избыток создает риск повреждения сальников, уплотнителей и иных элементов.

Неправильное обслуживание системы смазки может привести к снижению давления, повышенному расходу рабочей жидкости и даже повреждению двигателя. Во избежание таких проблем важно своевременно менять расходные материалы и соблюдать правильный режим эксплуатации машины.

Заключение

Система смазки — неизменный элемент системы двигателя, обеспечивающий его работоспособность и большой срок службы. Во избежание проблем важно периодически проводить технический осмотр, контролировать уровень и состояние рабочей жидкости, а также своевременно менять смазку с фильтрующим элементом.
