Гидравлический манипулятор – довольно практичное грузоподъемное устройство. Как известно, гидроманипуляторы широко используются при лесозаготовительных работах, их можно устанавливать на дробилки, автомобили-лесовозы, форвардерные тележки, перевозочные грузовые автомобили. Другими словами, такие устройства применяются в тандеме с разнообразными транспортными средствами, используемыми преимущественно в лесопромышленности.

Можно сказать, что гидроманипулятор – это сборная конструкция, применяющаяся для осуществления погрузочно-разгрузочных операций в процессе обработки сортаментов и разнообразных длинномеров. Чаще всего, однако, гидравлические манипуляторы применяются именно в лесозаготовке и строительстве. В настоящей статье мы расскажем о наиболее популярных моделях гидроманипуляторов, которые предлагает предприятие "Минский тракторный завод" (МТЗ).

Базовые характеристики устройств

Гидроманипуляторы, о которых мы будем говорить в данной статье, используют главным образом в лесозаготовительной деятельности, а также при уходе за объектами озеленения, расположенными в черте города.  Клещевые захваты агрегатов, позволяющие обеспечить надежную фиксацию груза, приспособлены как для тяжелых бревен, так и для тоненьких веток и иных сортаментов. Устройства могут применяться для выполнения погрузо-разгрузочных операций с любого рода длинномерами.

В рамках данной статьи мы будем говорить о четырех наиболее популярных гидроманипуляторах МТЗ, анализируя устройства по базовым техпараметрам и функционалу:

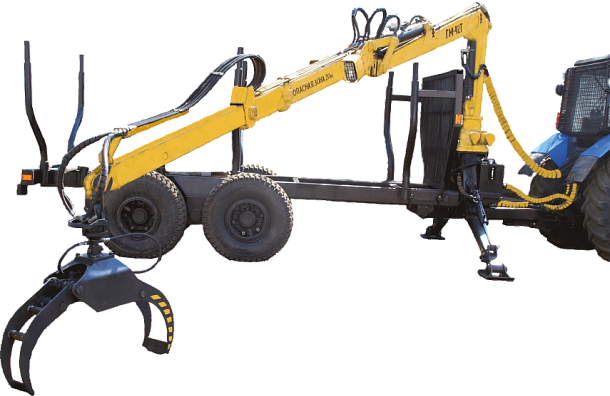

• ГМ-42Т – устройство может эффективно работать с различного рода сортаментами вроде бревен и хлыстов. Макс. высота подъема – 8 м, угол поворота стрелы неограничен, так как она способна производить вращение вокруг собственной оси. Скорость подъема – 60 см/с. Производительность – 60 л/мин. Давление – 20 мПа. Вес – 850 кг. Сферы применения гидроманипулятора – промышленная сфера, стройсфера, сельхозсфера, лесозаготовительная деятельность, другие отрасли народного хозяйства;
• ГМ-50 – данный манипулятор также может работать с бревнами, хлыстами и иными сортаментами. Макс. высота подъема – 8.7 м, скорость подъема – 90 см/с. Производит. – 60 л/мин. Давл. – 21 мПа. Вес – 1 т. Сферы применения гидроманипулятора – аналогично предыдущей модели;
• М75-02 – гидроманипулятор с высотой подъема, составляющей 9.8 м. Производит. – 80 л/мин. Давл. – 20 мПа. Вес – 1900 кг. Сферы применения гидроманипулятора – лесозаготовка, деревообработка, другие отрасли промышленности;
• М75-04 – гидроманипулятор, обладающий наибольшей высотой подъема в сравнении с другими устройствами – 10.7 м. Производит. – 80 л/мин. Давл. – 20 мПа. Вес – 2400 кг. Сферы применения гидроманипулятора – аналогично предыдущей модели.

Выше мы перечислили базовые характеристики наиболее популярных моделей гидроманипуляторов. Как видно, устройства отличаются высокой производительностью, а также большим ресурсом. Все рассмотренные агрегаты работают от гидроштуцеров с расходом гидрожидкости 60-80 л/мин.

Выбирая походящий гидроманипулятор, необходимо, помимо всего прочего, принимать во внимание такие особенности устройства как, например, ресурс (будет измеряться в часах работы). Для рассматриваемых манипуляторов ресурс составляет не менее 6000 ч.

Принцип работы гидроманипулятора

Необходимо отметить, что гидроманипулятор – не автономное, а, скорее, дополнительное устройство, его функционирование обеспечивает мотор базовой техники, который производит нагнетание давления в гидросистему. С помощью органов управления машинист производит подачу гидравлической жидкости в соответствующие магистрали, это и позволяет привести гидроманипулятор в действие.

Характерные черты устройств

Пожалуй, одной из характерных черт гидроманипуляторов ГМ-42Т и ГМ-50 является отсутствие сидения для оператора. Так, сидением для машиниста оснащаются лишь манипуляторы M75-02 и M75-04, это связано с довольно высоким расположением рычагов.

Гидроманипулятор ГМ-42T получил возможность использовать фонарное освещение специально для осуществления операций в вечернее время, а также при не очень хорошем обзоре. А манипулятор ГМ-50, отличаясь повышенной производительностью, может похвастаться также и впечатляющей компактностью – его габариты составляют 3700/1355/1800 мм.

Подведем итоги

Как можно заключить, гидроманипуляторы "Минского тракторного завода", безусловно, представляют собой надежные и проверенные временем устройства. Впрочем, разве можно ожидать чего-то другого от ведущего производителя сельхозтехники не просто на постсоветском пространстве, но и во всем мире?
