Гидромолот Delta F-5

Гидромолот — вид сменного оборудования для экскаваторов, погрузчиков и другой техники, предназначенный для выполнения широкого спектра строительных, карьерных и дорожных работ.

Он питается от гидравлической системы, имеет большой выбор рабочих инструментов и классифицируется по трем признакам: типу, силе удара и назначению. Ниже рассмотрим назначение и принцип действия такого оборудования, приведем классификацию. Отдельно поговорим о популярной модели Delta F5 и приведем ее технические характеристики.

Что такое гидромолот, назначение и принцип работы

Гидравлический молот (сокращенно — гидромолот) — конструкция, которая устанавливается на стационарные машины и применяется в качестве дополнительного оборудования. Подходит для монтажа на гидрофицированные и гидравлические транспортные средства. Чаще всего в этом качестве выступают погрузчики, манипуляторы, установки для разбивки глыб и экскаваторы.

Покупка или аренда гидромолота позволяет выполнить следующие работы:

• Уплотнение грунтовой поверхности.
• Открытие разных подземных коммуникаций.
• Разрушение асфальтного покрытия.
• Установка свай ударным методом.
• Демонтаж ненужных бетонных фундаментов и других элементов зданий.
• Раскалывание свайных блоков.
• Разработка твердых материалов при работе в карьере.
• Прокладка тоннелей на участках с преимущественно скальными породами.
• Погрузка снятого слоя асфальта на самосвал.
• Снятие мерзлого слоя грунта и т. д.

Важно

Спектр применения гидромолота очень широк, что стало одной из причин популярности оборудования. Это также объясняется надежностью и простым принципом работы.

Конструктивно гидравлический молот состоит из корпуса, который закрывает цилиндр. Внутри последнего движется боек, бьющий по пике или другому рабочему инструменту.

Вверху устройства предусмотрена камера с азотом, используемым в качестве упругого тела и обеспечивающим дополнительное давление. Главный ударный инструмент расположен внизу молота (чаще всего это пика). Он перемещается по смазанным втулкам, что продлевает срок службы механизма.

Между емкостью с азотом и ударным инструментом имеется поршень. Он работает под действием масла гидравлической системы экскаватора-погрузчика. Функцию управления берет на себя золотниковый клапан, который регулирует давление рабочей жидкости в цилиндре.

Общий принцип использования гидромолота такой:

• Подключение к основной технике.
• Опускание бойка в низ гидравлического молота.
• Открытие клапана и гидравлического насоса.
• Закачивание масла в цилиндр.
• Поднятие поршня вверх и сжатие азота.
• Закрытие клапана при достижении бойком верхнего уровня.
• Открытие сливного клапана и выход масла в магистраль системы.
• Опускание поршня вниз и удар по инструменту.

В ряде моделей нет камеры с азотом, а применяются гидроаккумуляторы. Но сегодня это редкость, ведь азотные емкости более надежны и имеют продолжительный срок службы.

Классификация гидравлических молотов

Гидромолот для экскаватора может отличаться по нескольким признакам: типу, силе удара и назначению. Ниже рассмотрим каждый из вариантов подробнее.

По типу

При делении по этому критерию стоит выделить следующие гидромолоты:

• Открытые. Отличаются большой мощностью и низкой ценой. Из минусов повышенная вибрация и шумность оборудования.
• Закрытые — выделяются меньшим шумом, благодаря нахождению в закрытом кожухе и специальной защите от изоляции. Такие изделия имеют мощную конструкцию, которая почти не вибрирует и устойчива к воздействиям. Из минусов — высокая стоимость.

По силе удара / рекомендуемой технике

По намерении получить гидравлический молот важно учесть, что они могут отличаться по особенностям «материнской» техники и мощности. Выделяется три вида:

• Легкие / малые. Бьют с энергией до 1500 Дж. Применяются для измельчения разных материалов и разрушения небольших объектов. Ставятся на экскаваторы весом от 350 до 12000 кг.
• Средние. Имеют большую силу удара, достигающую 1500-3500 Дж. Работают совместно с экскаваторами массой от 8 до 120 тонн.
• Тяжелые. Оказывают редкие, но сильные воздействия на поверхность — от 3500 Дж и более. Могут разрушать большие конструкции и негабаритные материалы. Используются на экскаваторах весом от 120 тонн и более.

По назначению

При выборе важно смотреть на особенности применения оборудования. Выделяется несколько типов по этому критерию:

• разрушители — разрушают и вскрывают бетон, железобетон, скальные / мерзлые грунты;
• сваебойные — применяются для вбивания свай, труб и т. д;
• ковочные — подходят для ковочных / штамповочных мероприятий.

При выборе гидромолота важно обращать внимание и на другие критерии — объем выполняемых работ, требования к машине, сроки применения, возможность проведения технического обслуживания и прочие.

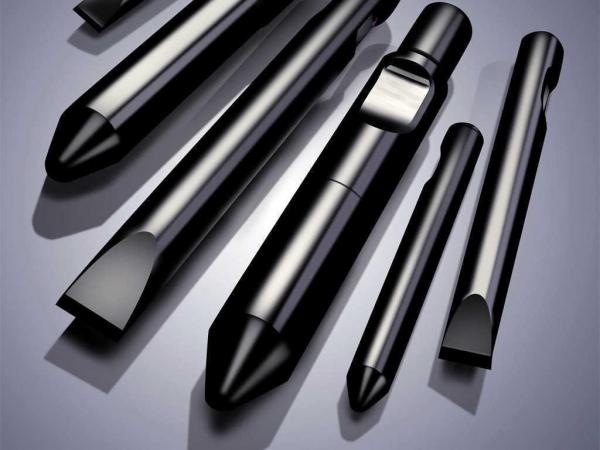

Рабочие инструменты гидромолотов

В зависимости от выполняемых задач и типа, экскаватор погрузчик с гидромолотом может комплектоваться следующими рабочими инструментами (насадками). Базовые варианты:

1. Зубило — насадка в форме цилиндра с двусторонней заточкой более 30 градусов. Применяется для дробления / раскалывания мягких пород.
2. Клин — инструмент, который мало отличается от зубила по конструкции и принципу действия. Главная особенность состоит в заточке под углом меньше 30 градусов. Благодаря такому острию, клин легко разбивает асфальт, бетон, замерзшую землю и другие твердые элементы. Чаще всего это орудие применяются в комплексе с зубилом.
3. Наголовник свайный — насадка, предназначенная для вдавливания в земную поверхность свай.
4. Трамбовка — широкий рабочий инструмент, предназначенный для утрамбовки поверхностного слоя. Как правило, такая необходимость возникает перед заливкой бетона, укладкой асфальтированной дороги или иного покрытия.
5. Пика гидромолота— цилиндрический инструмент, имеющий заточку с четырех сторону. Предназначен для дробления разных твердотелых объектов. Речь идет именно о дроблении, а не раскалывании.

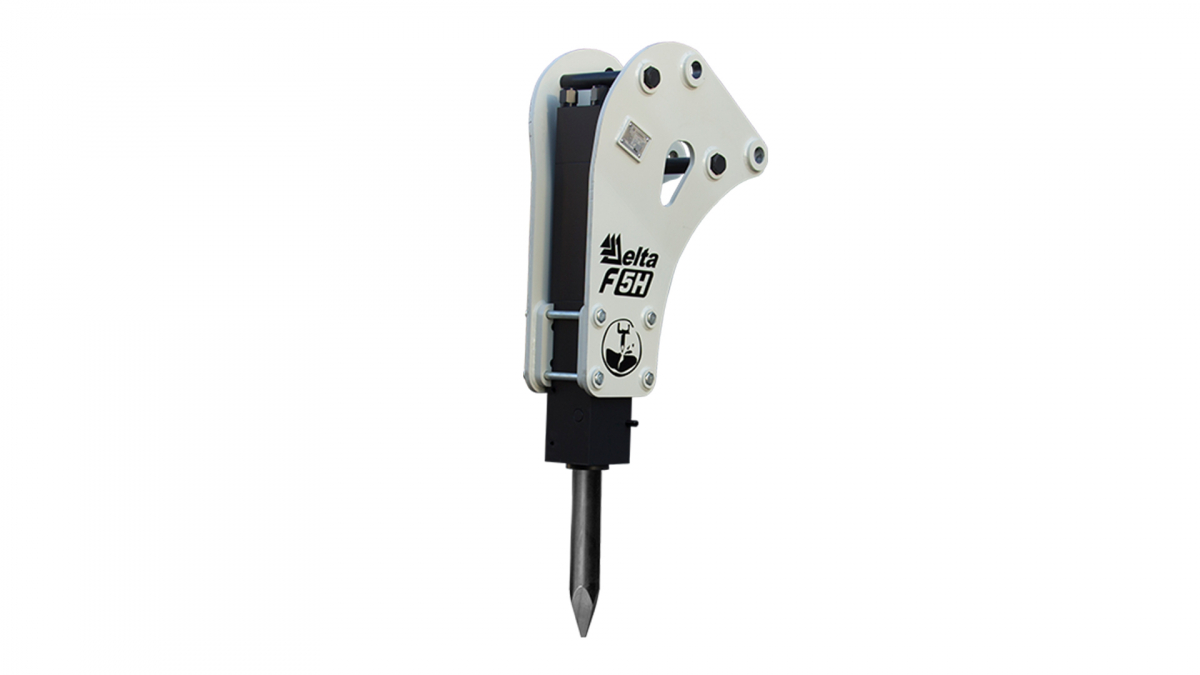

Описание Delta F-5

Читайте также: Навесное оборудование для экскаваторов-разрушителей

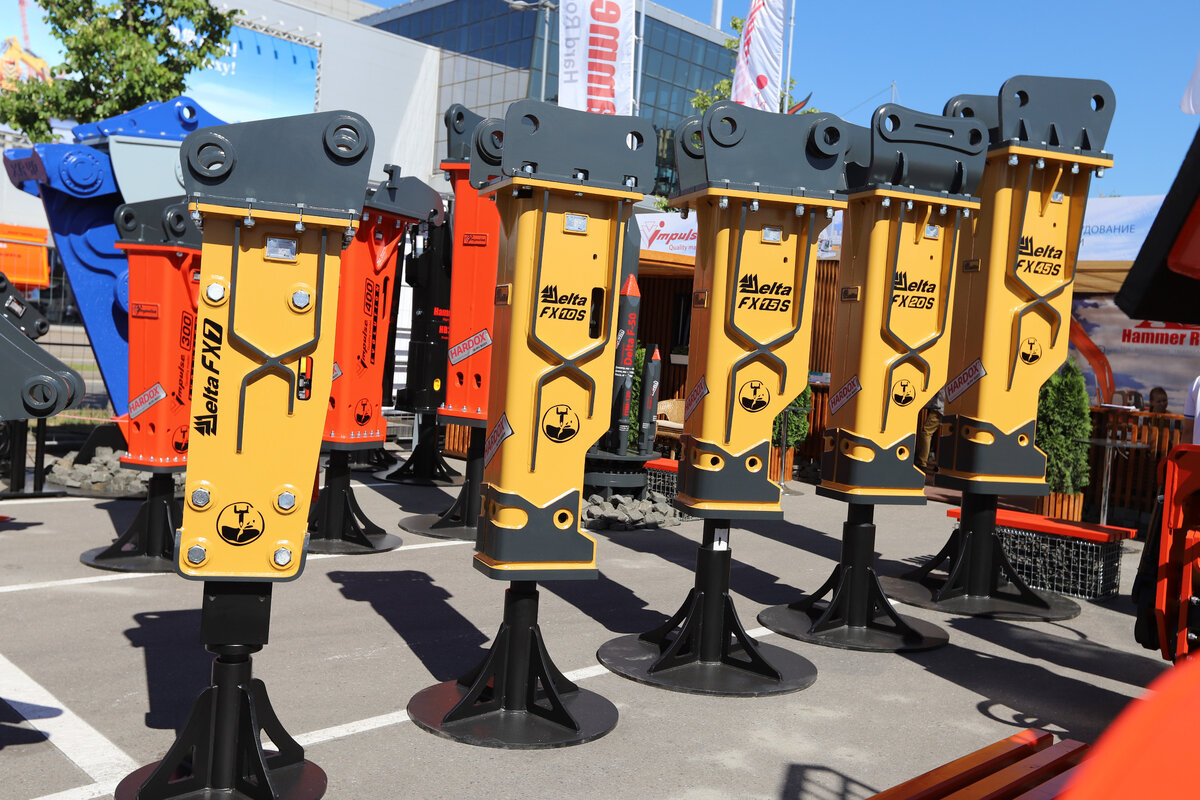

К наиболее популярным моделям рассматриваемой выше техники относится гидромолот Delta. Это навесное оборудование, которое подходит для экскаваторов, погрузчиков, а также иных машин российского и иностранного происхождения —Борекс, Хендай, Вольво, Сарекс и другие. Подходит для транспорта весом 5-9 тонн и размером ковша 0,12-0,35 кубических метров

Устройство может использоваться в широком температурном диапазоне от -40 до +40 градусов Цельсия, является оптимальным вариантом во время решения строительных задач, при дорожных и ремонтных работах. Часто применятся при укладке канализационных, газовых, водопроводных и иных видов труб.

Гидромолот Delta F-5 идет в комплекте с переходной плитой, инструментом (пикой и клином) и двумя РВД для соединения с гидравлической линией «материнской» машины. Дополнительно идет комплект, позволяющий заправиться азотом:

• баллон на 5 л;
• редуктор для заправки;
• манометр;
• пневматический рукав.

Гидромолот Дельта имеет внушительный набор полезных характеристик. Он комплектуется предохранителем автоматического отключения от гидроудара, защищен от перегрева и холостого хода. Также в устройстве предусмотрена смазка втулок, полностью закрытый корпус для решения задач под водой. Кроме того, газовая камера имеет большую емкость, что повышает мощность удара. Есть регулятор хода для работы по горизонтали и крупный болт для крепления.

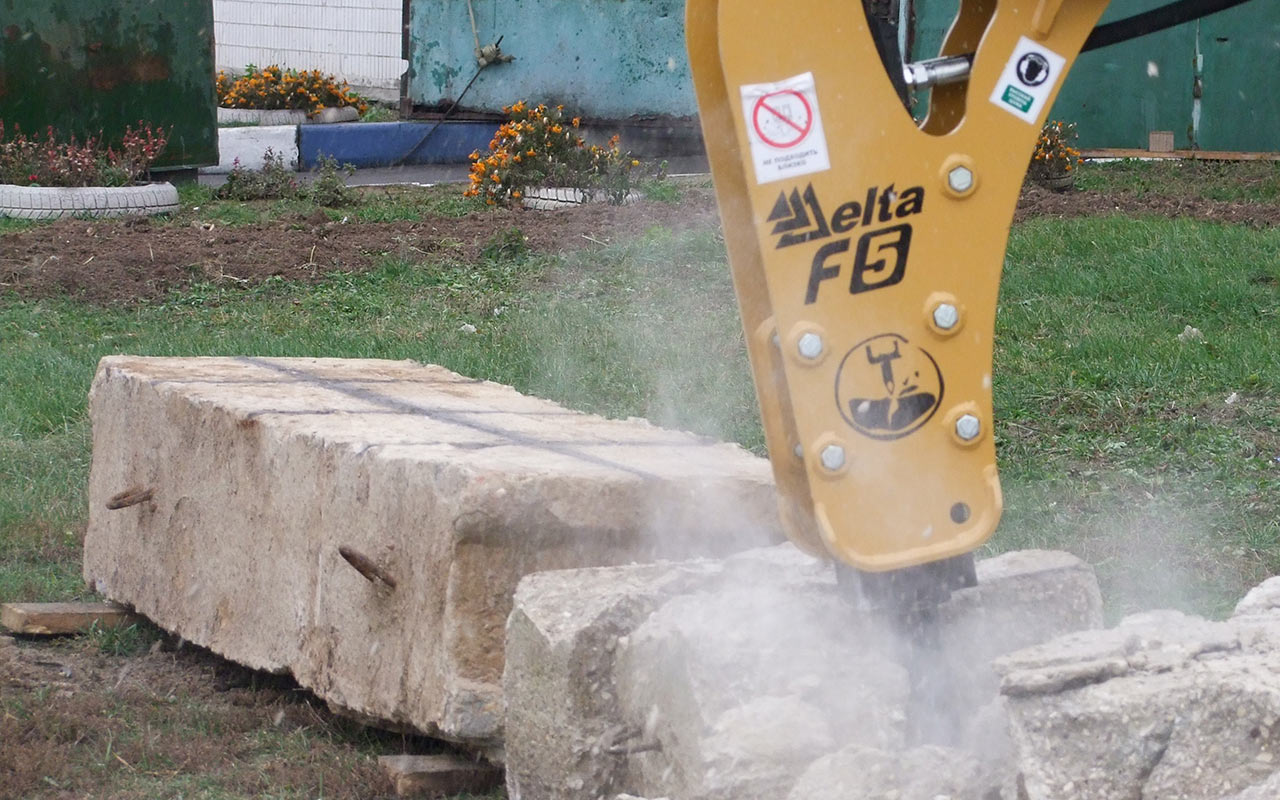

В основе работы заложен классический принцип. Боек под действием гидравлического насоса, в том числе гидро- или пневмоаккумулятора, бьет по хвостовику главной насадки. После этого происходит обратное движение с последующим ударом. При этом трение сведено к минимуму, благодаря автоматической смазке рабочей поверхности.

С учетом поставленных задач на Дельта Ф5 может устанавливаться пика нескольких типов:

• тупая — подходит для дробления скальных глыб;
• по форме стамески — легко справляется с мягкими / средними грунтами, подходит для создания небольших траншей;
• коническая — разрушает грунт любой плотности;
• пирамидальная — бьет замерзшую землю, асфальт и бетон.

Технические характеристики F-5

Для понимания особенностей модели важно знать характеристики гидромолотаDeltaF5:

• вес базовой машины — от 5 до 9 тонн;
• масса гидромолота — 295 кг;
• диаметр пики — 6,8 см;
• энергия / частота ударов — 849 Дж/ 450-900 уд/мин;
• давление в системе — от 90 до 130 атм;
• расход масла — 30-50 л/мин;
• вес ящика — 80 кг;
• диаметр рукава — 1,3 см;
• общая длина с рабочим инструментом — 1,6 м.

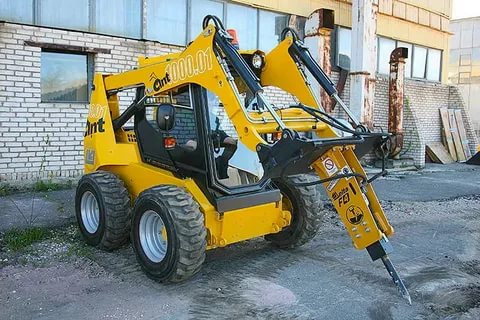

Типы экскаваторов-погрузчиков, с которыми можно использовать Delta

Благодаря универсальной конструкции и возможности применения нескольких видов корпуса, гидравлические молоты Дельта Ф5 можно использовать на разных видах оборудования.

Экскаваторы мини-класса:

• Нитачи — Zaxis 80, Z70, ZX50 / 404;
• Катерпиллер — 444E, 432E, 428E, 436E, 434E;

JCB — 8080 ЗТС, 8052 и 8060.

Погрузчики мини-класса:

• Коматсу — SK 815-5;
• Катерпиллер — 297C, 246C, 287C, 252B2, 257B2;
• Хендай — HSL 1500 T;
• Кейз — 445, 465, 440CT;
• Дэу-Дусан — 470 / 460 серии Plus.

Погрузчики-экскаваторы:

• Hydrema —  906D, 908D, 926D, 928D;
• Hidromec — HMK 102B, HMK 102S;
• Вольво — BL 61, BL 71 (Plus);
• JCB — 2CX, 3CX, 4CX;
• Нью Холленд — LВ90, LB100, LB110 LB115.B;
• отечественные — Златекс, LEX; ЭО-2101, ЭО-2202, Борекс, ЭБП-5 / 7 / 9 и другие.

Заключение

Гидромолот — неизменный помощник при дроблении / размельчении материалов разной степени твердости, внедрении свай, ковке, вскрытии асфальтных покрытий и решении иных задач. Перед тем как купить гидромолот, важно подобрать модель, изучить ее технические характеристики и определиться с рабочим инструментом.
