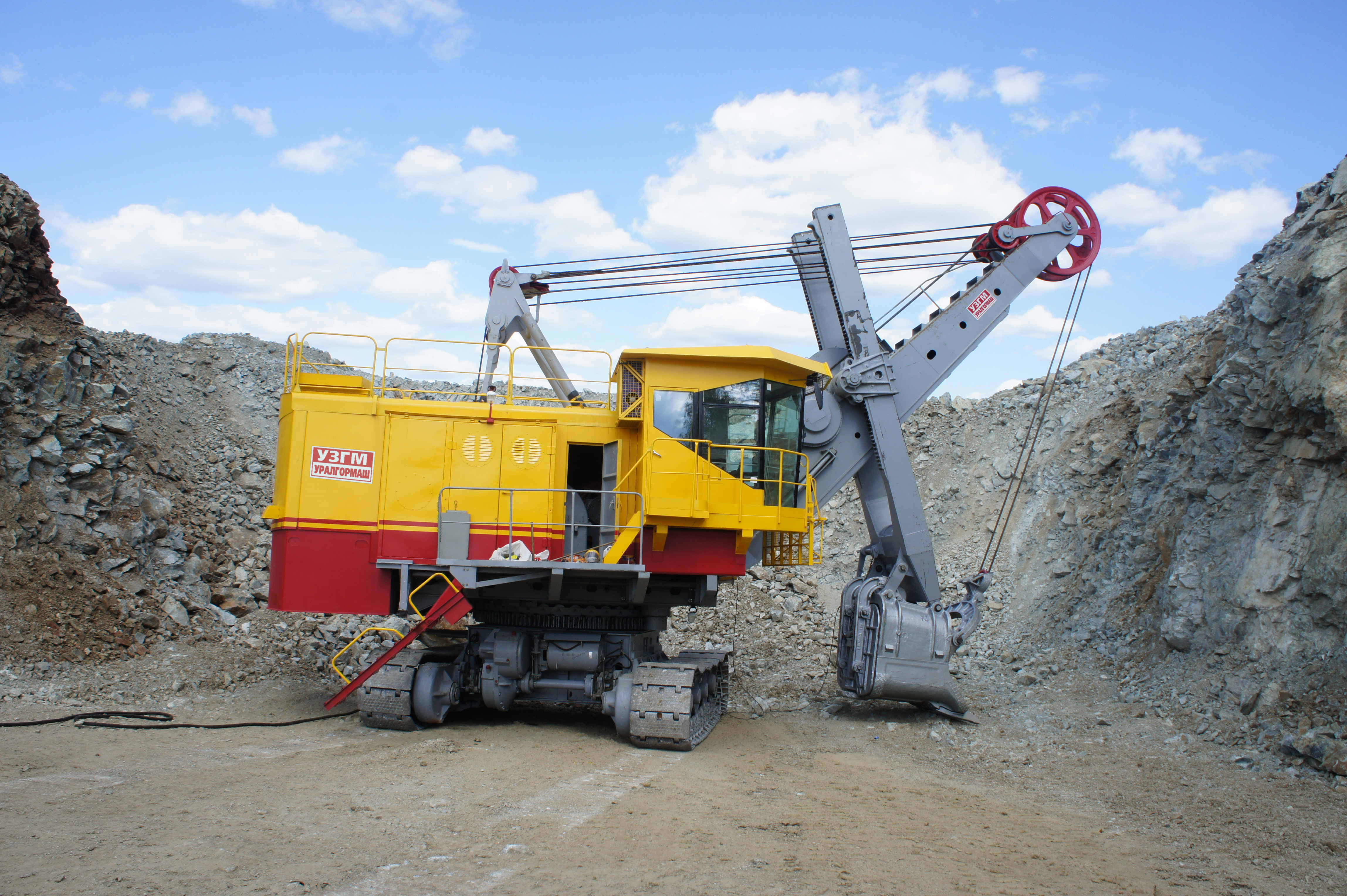

Экскаватор ЭКГ-5А

Описание

Экскаваторы серии ЭКГ – это электромеханические машины цикличного (прерывистого) действия, полноповоротные, с одним ковшом. Они оснащены прямой лопатой, вследствие чего могут разрабатывать землю только выше своего уровня. Среди наиболее распространенных – модели с ковшами от 4,0 до 5,2 куб. м.

Применение

Использование землеройной техники ЭКГ обусловлено размерами ковша. При объеме от 0,2 куб. м. до 3,0 куб. м. машины считаются строительно-универсальными. Те, которые покрупнее, от 2,0 куб. м. до 8,0 куб. м., работают в качестве карьерных. При величине 6,0 куб. м. и более, применяются как вскрышные. Данная спецтехника подходит для копания грунтов от I до IV группы твердости.

Конструкция

ЭКГ скомпонованы по классической схеме. Напор у них реечный, рукоятка двухбалочная, прямая лопата и полуавтоматическое управление. Привод движителя – обособленный у каждой гусеницы. К основным узлам относятся:

• Ковшовая рукоять – две сварные балки, прямоугольные, переходящие в стрелу.
• Стрела с напорной системой, блоками и открывающей лебедкой. На поворачивающуюся платформу (точнее – на опорные подшипники) она опирается своей нижней частью. Верх ее удерживает в подвешенном состоянии полиспаст (таль, натягиваемая несколькими канатами).
• Ковш с открывающимся дном. На кромке есть съемные зубья, в количестве 5 штук.
• Канаты; работают на подъем стрелы и ковша, и на его открывание. Выравнивание ковшового каната – автоматическое.
• Высоковольтный токоприемник. Располагается между рамами - нижней и поворотной.
• Пневмосистема. Управляет тормозами.
• Ходовая тележка. Состоит из редуктора, нижней рамы, венца, гусениц, переключающих муфт и тормозных гидросистем.
• Поворотная платформа. На ней кабина, лебедки, двойная стойка, пневматическая система. А также электрооборудование и поворотные механизмы. С ходовой тележкой платформа соединяется центральной цапфой.

Технические характеристики ЭКГ-5А

• Ковш, куб. м.: 4,6 - 6,3
• Радиус копания на уровне / max, м: 9,04 / 14,5
• Высота копания, м: 10,3
• Высота / радиус выгрузки, м: 6,7 / 12,65
• Просвет, м: 1,85
• Длительность цикла (при поворотном угле 90 град), сек: 23
• Масса, т: 196

Заключение

Экскаваторы ЭКГ производятся с середины прошлого века. Машины этой серии делают до сих пор. Они привлекают простотой управления и обслуживания, высокой эффективностью работы и хорошей ремонтопригодностью. Наличие модификаций значительно расширяет возможности их применения. Это самый распространенный землеройный агрегат на просторах Союза, который успешно продавался и на экспорт. В общей сложности, за все время его изготовления, было реализовано более 15 000 единиц техники.
