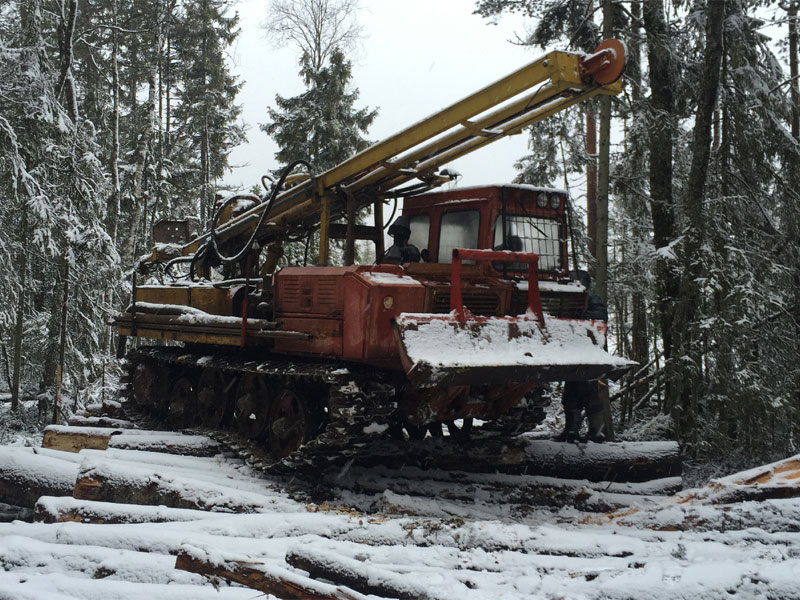

Буровая установка УРБ-4Т

УРБ-4Т представляет собой специализированную буровую установку. Она применяется на грунтах любой твердости. Работает по ударно-вращательной технологии, сухим шнеком или с одновременной продувкой либо промывкой скважины. Может монтироваться на разные шасси. Изготавливается на екатеринбургском предприятии «СпецБурМаш» и на машиностроительном заводе им. Воровского.

УРБ-4Т может бурить различные скважины – от узких и глубоких поисковых 300-метровых, до широких, под сваи, толщиной 60 см и длиной 30 метров.

Устройство

УРБ-4Т состоит из:

• Мачта.
• Раздаточная коробка.
• Установочная рама.
• Подъемный цилиндр.
• Талевая система.
• Вращатель.
• Пульт управления.

Чаще других применяется гусеничный трелевочный трактор ТТ-4, так как, за счет значительной площади опоры, он создает сравнительно небольшое давление на грунт.

Установка приводится в действие от тракторного дизеля. Перемещающийся по мачте вращатель получает крутящий момент через гидропривод. Пневмоударник и шнек приводятся в действие с помощью гидроцилиндров. В базовой комплектации есть буровые насосы НБ-50 или НБ4-160/63, они включаются через редуктор. А также компрессоры КВ-10/10С или 4ВУ1-5/9М32.

Управление процессом и контроль его параметров осуществляются с пульта. Для свинчивания труб, а также их разборки, вращатель включается совместно с элеватором.

Достоинства и недостатки

• Благодаря наличию гидроцилиндра, а также вследствие прочистки рабочей зоны воздухом или жидкостью, достигается высокая скорость работы.
• При сложной схеме, бурение можно проводить под уклоном.
• Гусеничное шасси отличается высокой проходимостью в горах и в густом лесу.

Относительный минус в том, что, для эффективной работы, надо обеспечить взаимодействие двух операторов.

Технические характеристики

• Размеры транспортные (ДхШхВ), м: 7,85 / 2,75 / 3,98
• То же, в рабочем положении, м: 6,92 / 2,75 / 8,33
• Наибольший диаметр скважины начальный, мм: 190
• То же, конечный, мм: 93 – 150
• Глубина скважины, м: от 30 до 300
• Грузоподъемность, кг: 4600
• Скорость подъема, м/с: до 1,2

Заключение

УРБ-4Т – это техника с большими возможностями. Ее можно использовать, не только в строительстве, но также в геодезических и геолого-разведочных работах. С ее помощью выполняют геодезические исследования, осуществляют поисковые работы в нефтегазодобывающей отрасли, открывают залежи полезных ископаемых, находят залегание на большой глубине водяных потоков. Ну и, конечно же, ее широко используют в строительстве, для подготовки свайных оснований.
